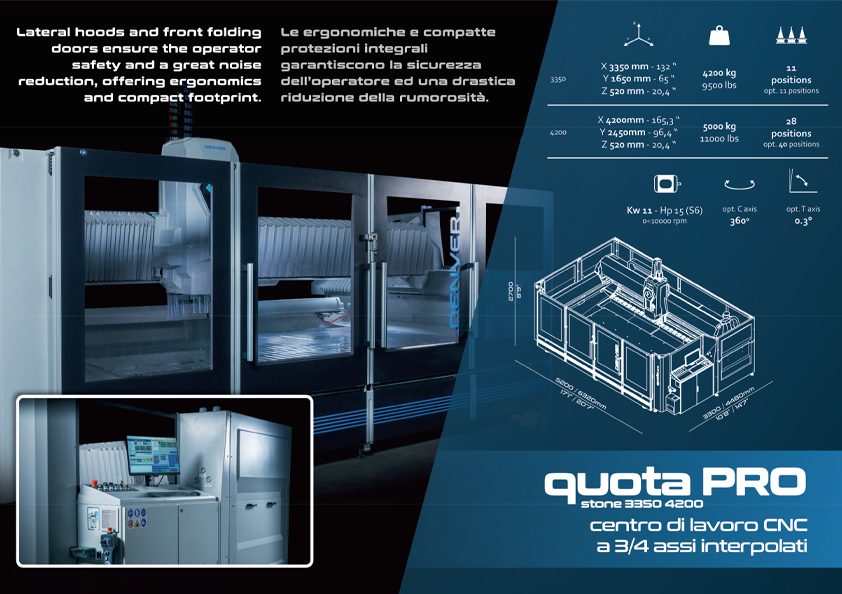

CNC-Bearbeitungszentrum | Denver | quota Pro Stone 4200
Bitte hier anmelden oder registrieren.
Ob Bearbeitung von Küchenarbeitsplatten im Fertigmaß oder Grabmalgravuren – die QUOTA PRO STONE findet in jedem Naturstein- und Keramik- verarbeiteten Betrieb ihre Aufgabe. Zugleich erhöht sie den Automatisierungsgrad und verringert Rüst- und Leerlaufzeiten.
Mit der neuesten CAD/CAM-Software aus dem Hause DDX (EasySTONE) ausgestattet, bietet sie dem Bediener eine komfortable und benutzerfreundliche Programmieroberfläche. Hochqualitative elektronische Hardwarekomponenten runden das Gesamtpaket ab.
Die Monoblockstruktur der QUOTA PRO STONE ist maximal steif konstruiert, um höchste Genauigkeit und gleichbleibende Qualität in der Produktion zu gewährleisten. Die Achsen X+Y verfahren auf belastbaren und verschleißfesten Kugellinearführungen und werden mit Servo-Motoren mittels hochpräziser Schrägverzahnung angetrieben.
Die QUOTA PRO STONE PRO bietet dem Anwender mit ihren Bearbeitungsmaßen und dem im Verhältnis kleinen Platzbedarf eine kompakte und einzigartige Maschinenlösung im Bereich der CNC-Bearbeitung.
- Konstruktion: Mit Rippen versteifte Maschinenstruktur (computerberechnet). Monoblock-Struktur aus normalgeglühtem, stark verrippten Stahl, um hohe Rahmen-Steifigkeit und Präzision zu gewährleisten. Feuerverzinkt, ansonsten Anti-Rost-Grundierung und doppelschichtige Epoxidharz-Lackierung. Sicherheits-Schutzvorrichtungen aus schallabsorbierendem Kunststoff.
- Aluminium-Arbeitstisch: Der Arbeitstisch wird im Fertigungsprozess der Maschine aus einer einteiligen Aluminiumplatte auf den Stahlchassis montiert und anschließend plangefräst. Der Tisch ist zudem in der Lage durch seine spezielle Konstruktion Materialdehnungen zu kompensieren, um eine gleichbleibende Planparallelität zu gewährleisten.
- Elektrospindel: Die leistungsstarke, luftgekühlte Elektrospindel mit 11kW garantiert hohe Effizienz und Lebensdauer. Der Werkzeugwechsel erfolgt durch einen pneumatischen Schnellverschluss mit ISO 40-Anschluss. Eine Wasser- Drehdurchführung von oben gewährleistet die zusätzliche
- Werkzeugkühlung mittels Innnenwasser.
- Elektronischer Anpressdruck: Adaptives System zur Kontrolle der Werkzeugabnutzung mittels vertikaler und horizontaler Abtastung. Automatische Kompensation der notwendigen Bearbeitungsparameter, ohne komplizierte Anpassung in der Werkzeugverwaltung. Anpassung des Andrucks bei Schleif- oder Polierwerkzeugen. Optimiert den Bearbeitungsprozess und gewährleistet gleichbleibende Qualität.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Denver S.p.A.
Straße: Strada del Lavoro 87
Stadt: Gualdicciolo RSM
Zip: 47892
Telefon: +39 549 999 688
E-Mail: info@denver.sm
Website: https://www.denver.sm/
| Interpolierende Achsen: | 3 |
|---|---|
| Verfahrweg X - Achse: | 4200 mm |
| X - Achsen - Vorschub: | bis zu 55 m/min |
| Verfahrweg Y -Achse: | 2450 mm |
| Y - Achsen - Vorschub: | bis zu 55 m/min |
| Automatische Zentralschmierung: | Standard |
| Verfahrweg Z - Achse: | 520 mm |
| Z - Achsen - Vorschub (Servo - Antrieb): | bis zu 15 m/min |
| T-Achse: | Optional |
| C - Achse: | Optional |
| Magazinplätze: | 28 (optional 40) |
| Leistung Hauptantriebsmotor [optional]: | 11 kW |
| Platzbedarf (BxTxH): | 6330x4940x2690 mm |
| Tisch - Arbeitsfläche (L x B): | 4020x2300 mm |
| Gewicht in Grundausstattung: | ab 6000 kg |
| Installierte Leistung: | 16kW/400V/50Hz 3-phasig | 34A |
| Druckluftbedarf: | max. 200l/min bei ca. 6 bar |
| Wasserverbrauch - Außenwasser (Kreislauf): | ca. 100 l/min |
| Wasserverbrauch - Innenwasser (Frischwasserqualität): | ca. 6 l/min |
| Integrierte Vakuumpumpe für Vakuumsauger: | Standard |
| Vakuumsauger in Grundausstattung: | 11 Stück, Höhe 120mm, (2 St. Ø110mm, 4 St. Ø150mm, 4 St. 150 x 150mm 3 St. Pneumatisch einfahrbarer Werkstückanschlag) |
| Laserprojektion für Saugertisch: | Optional |
